HTFC(DT) 系列消防通風(兩用) 低噪聲柜式離心風機箱

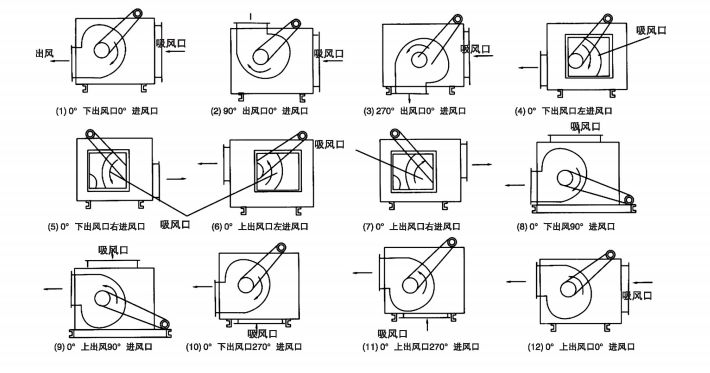

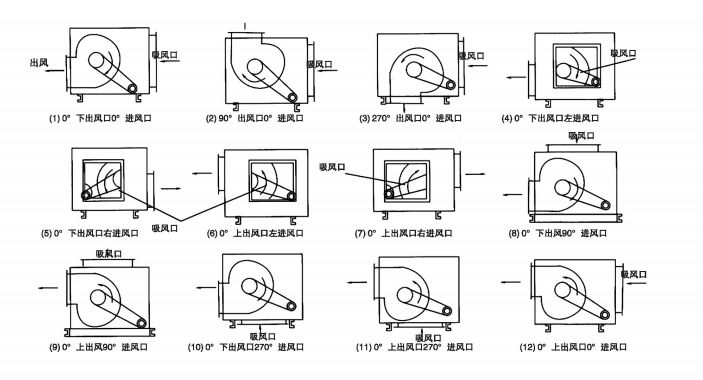

1.1.HTFC(DT) 型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型 ?和B型兩種類型， A型電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗 方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鐘以上； B型電機裝在箱體內，用于通風換氣。

分類：

詳細信息

1、概述
1.1.HTFC(DT) 型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型， A型電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗 方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鐘以上； B型電機裝在箱體內，用于通風換氣。
1.2. 風機按機號分為9-40 十三種規格系列風量范圍從1650～85000m³/h, 全壓范圍從180～1000Pa。HTFC 型柜式離心風機經 不斷的改進和開發，現可分為I 、II 、III 、IV
四種類型，其中I 、III 型為單速型， II 、IV 型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現無級調速，建議調 節頻率鎖定在25Hz～50Hz。
1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXd11BT4,適用于易燃、易爆氣體的場所。
1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。
1.5.風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實 際壓力損耗，并需適當增加風機箱體長度。

2、工作條件
工作溫度： -20～+40℃(可連續運轉);
耐高溫：100℃(可連續運轉20小時);
300℃(可連續運轉60分鐘);
濕度：小于90%;
介質條件：空氣；
工作電源：三相、380V/50Hz。

3、風機應用
風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲，大風量通風排煙的場所。

4、風機配置
4.1.標準配置
●葉輪；
●機殼(機殼、集流器、支架); ●電機；
●軸承(帶殼); ●主軸；
4.2.備選件及附件(訂貨時注明是否購買) ※減振設備；
※消聲器；
※過濾器；

●皮帶輪、皮帶；
●皮帶罩(僅A式);
●消聲型箱體；
●電機調節道軌；
●進出口法蘭。

※控制箱；
※對接法蘭；
※電機防雨罩(僅A式)。

5、加工工藝
5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整，不
存在焊接變形現象。
5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎?rùn)C(jī)組一次拉伸而成 (也可根據用戶需要采用鋁合金型材),箱板為彩涂板，表面清潔美觀、耐腐蝕性強、夾層為阻燃可發性聚苯乙烯泡沫板，可進一步降低噪聲，內層為鍍鋅消聲微穿孔板。產品可進行現場拆裝。

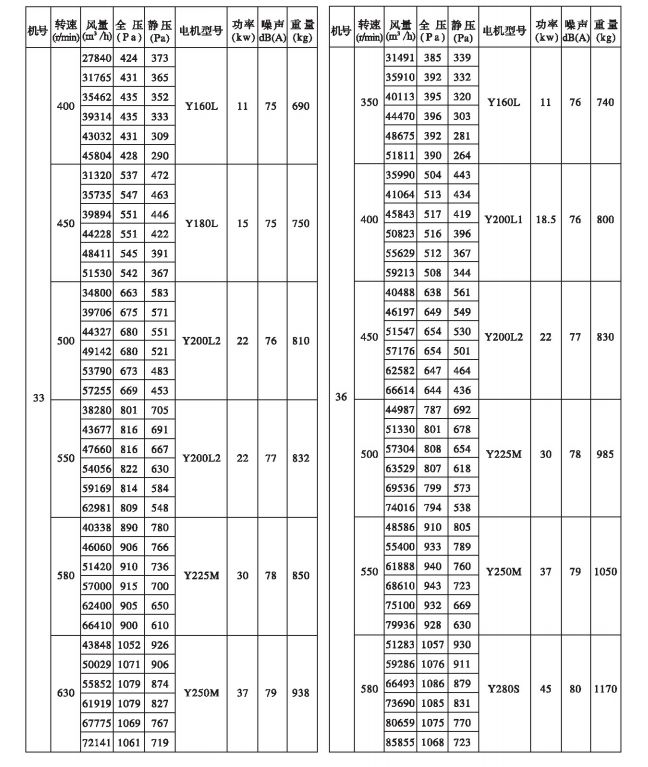

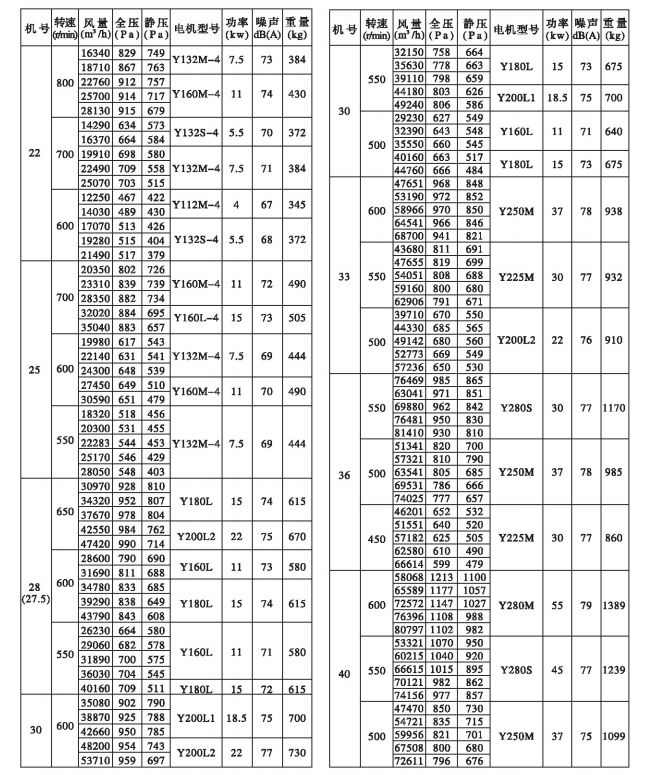

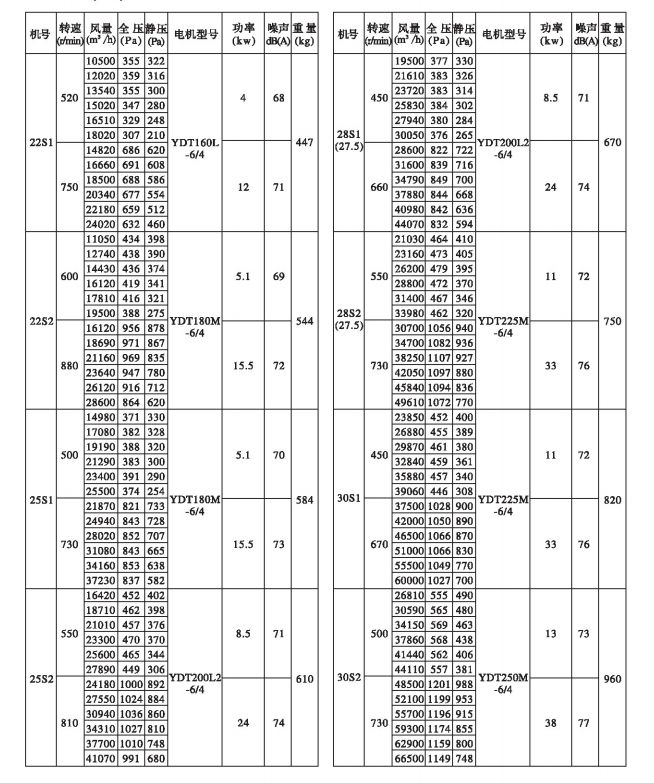

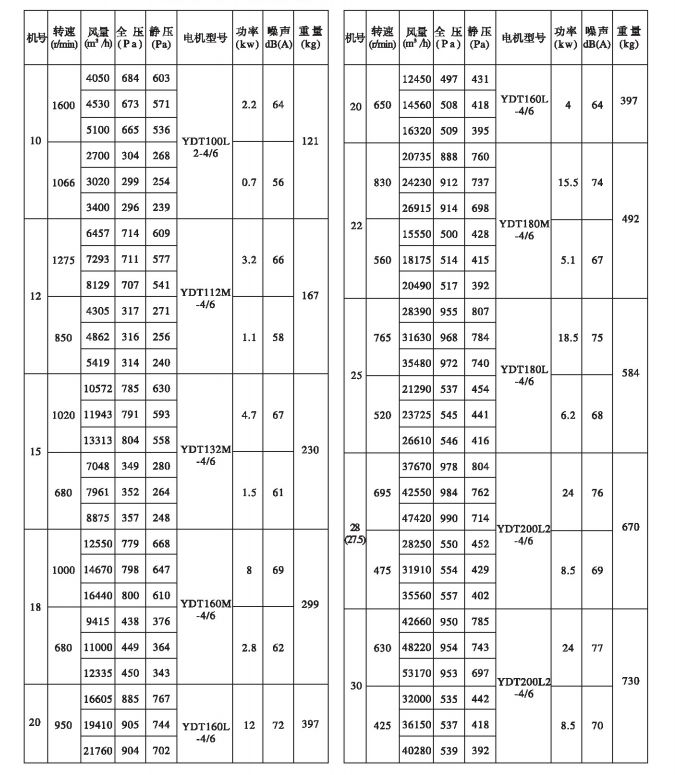

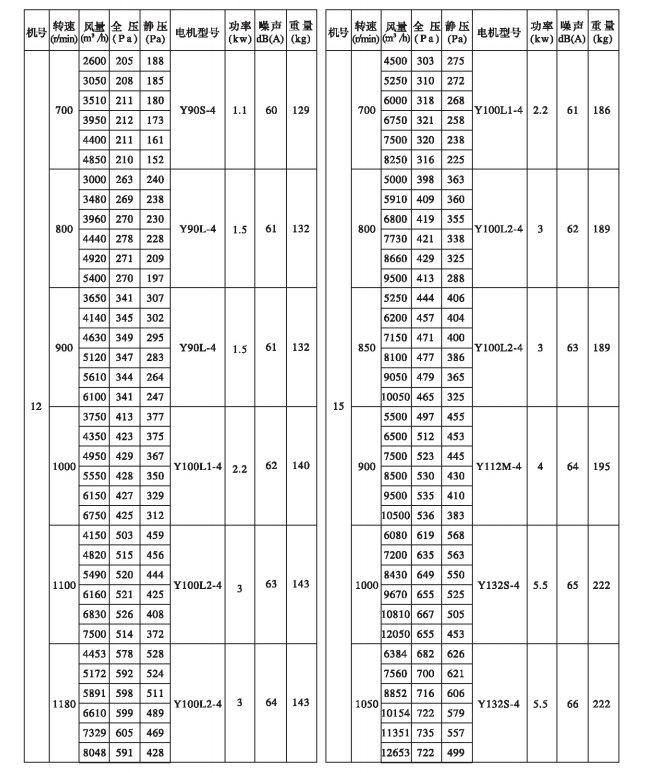

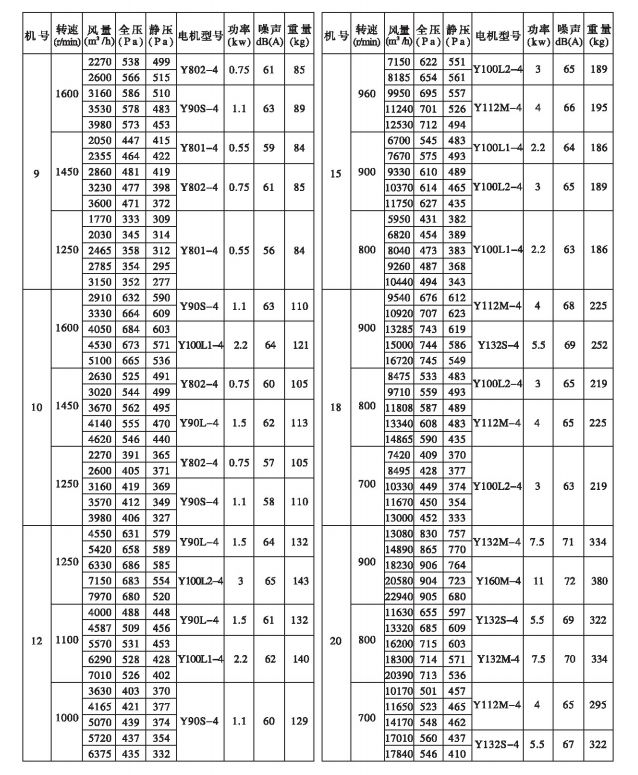

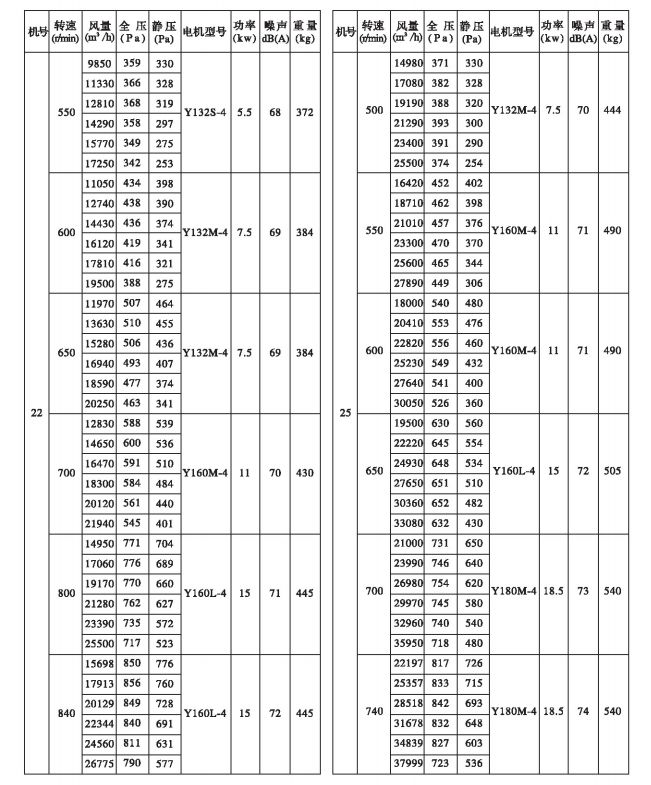

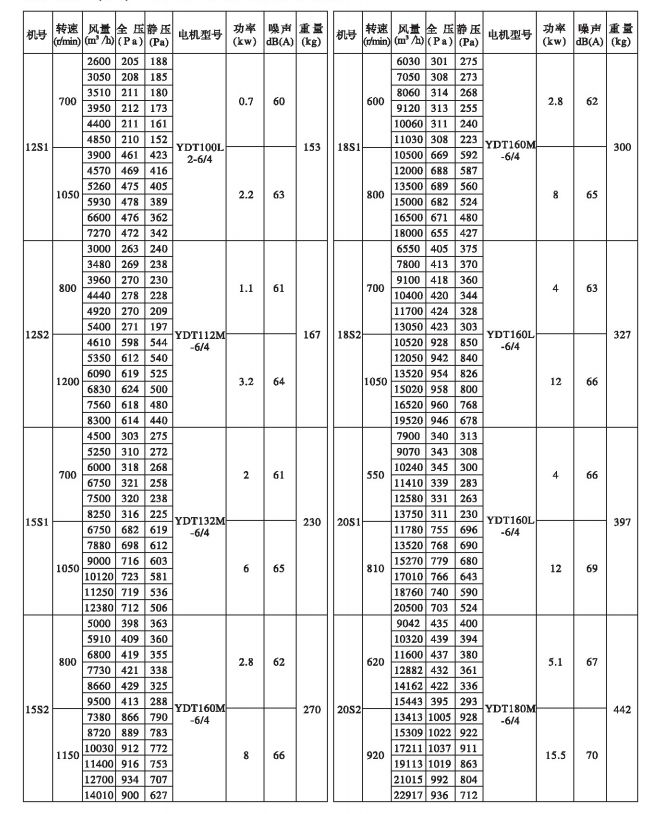

6、性能參數表

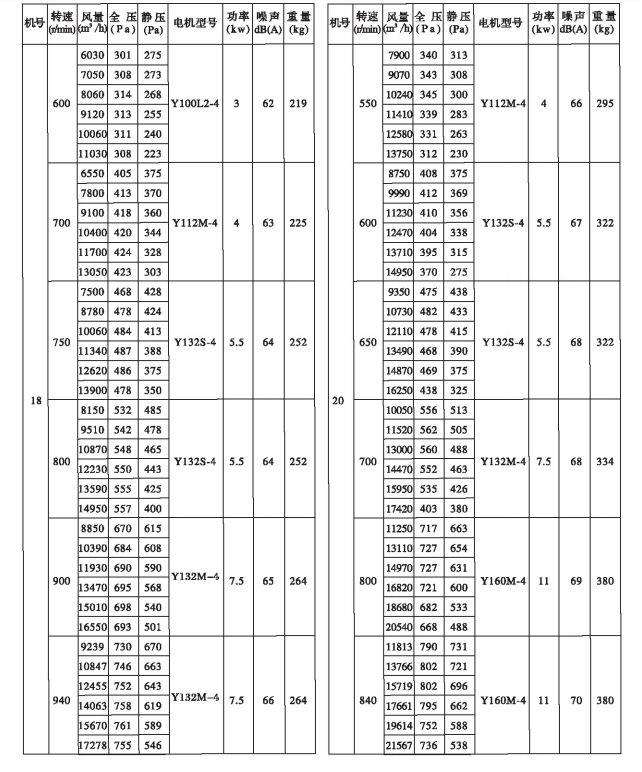

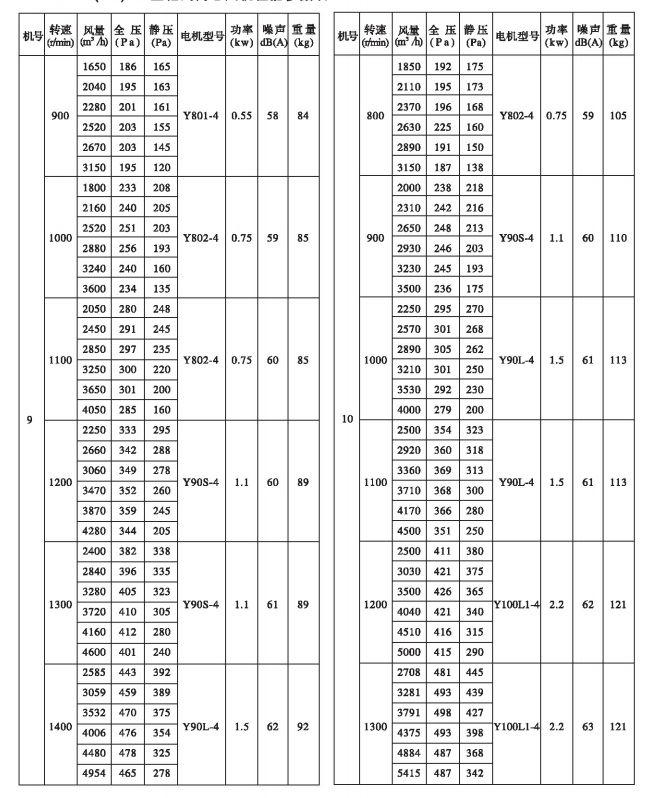

6.1.HTFC(DT)-I 型柜式離心風機性能參數表
